製品特長

特徴

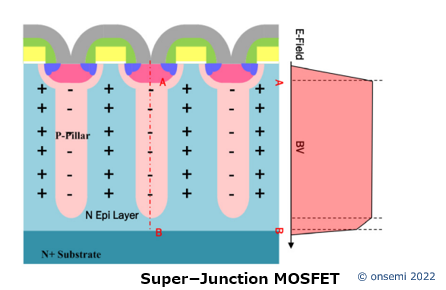

Super Junction MOSFETは高耐圧、低オン抵抗及び、ゲート電荷量QG低減の特長を持っています。



onsemi は高効率と高速性を軸に3つのバージョン(グループ)で、



600V650V800V耐圧の製品をラインアップしています。

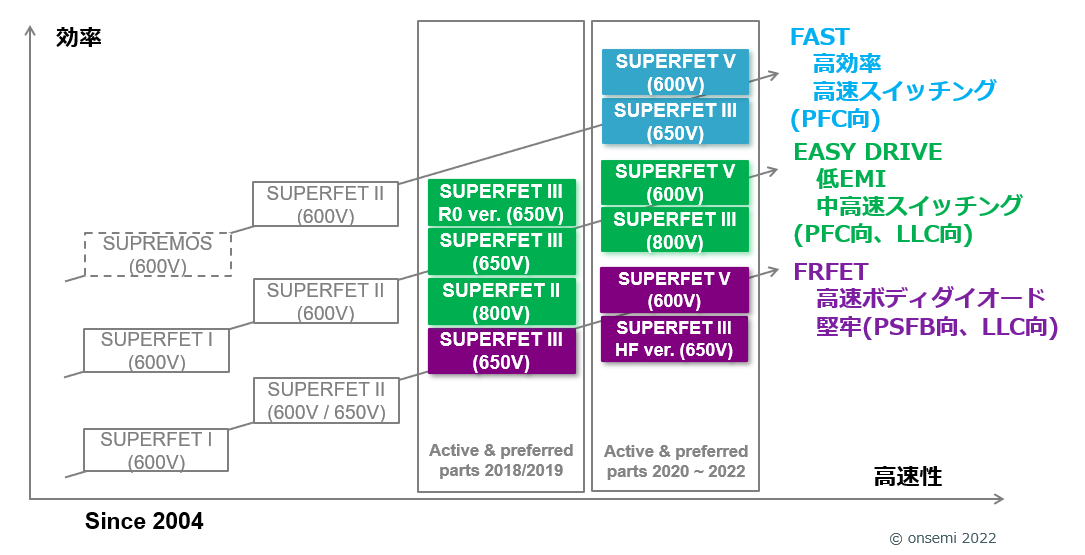

特徴:バージョン別

 高効率



 高速スイッチング(PFC)

・ゲートチャージ: Typ. Qg = 282 nC



・実効出力容量(Effective Output Capacitance):



 Typ. Coss(eff.) =2495 pF



・高速スイッチング:



 tdon:51ns / tr:15ns / tdoff: 100ns / tf: 4.1ns



Typ. RDS(on) = 15mΩ



・低スイッチング損失





 低EMI



 中高速スイッチング(PFC向、LLC)

・ゲートチャージ: Typ. Qg = 222 nC



・実効出力容量(Effective Output Capacitance):



 Typ. Coss(eff.) =1980 pF



Typ. RDS(on) = 19.5mΩ



・低スイッチング損失



・低Vdsピーク

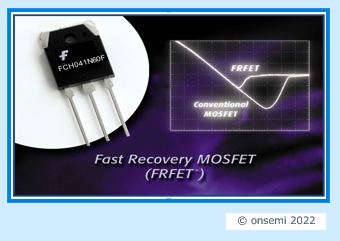

 高速ボディダイオード



 堅牢(PSFB向、LLC)

・ゲートチャージ: Typ. Qg = 259 nC



・実効出力容量(Effective Output Capacitance):



 Typ. Coss(eff.) =1972 pF



Typ. RDS(on) = 23mΩ



・低スイッチング損失



・堅牢



SUPERFET ソリューション

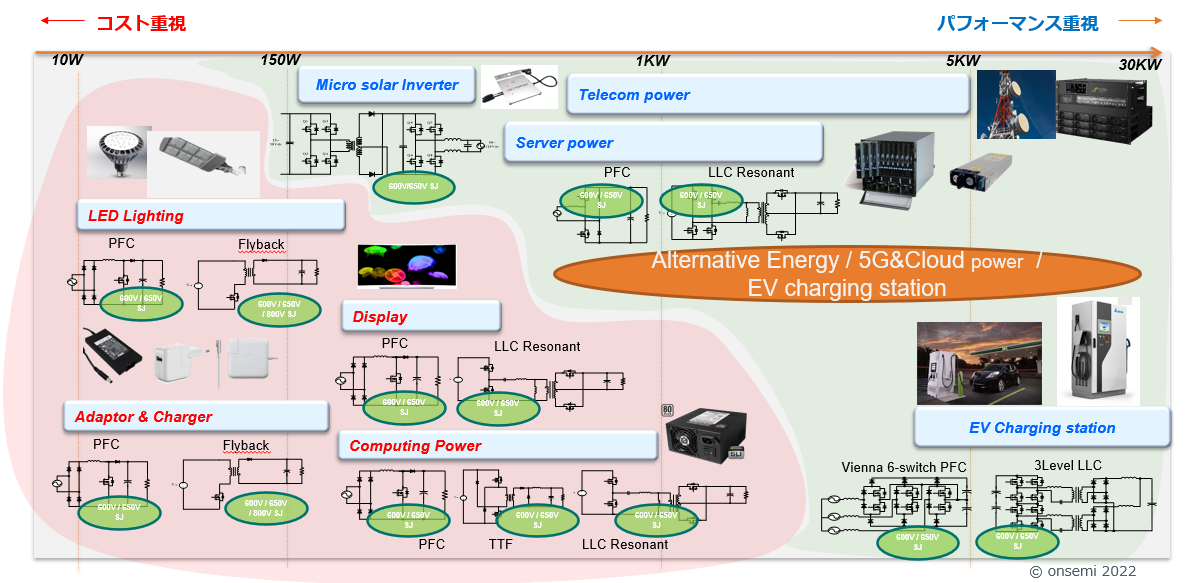

アプリケーション





製品一覧
